        PORTAS - CIRCUITO ANALOGICO - EXPLICAÇÃO

E ou AND – Esta lógica é bastante simples e somente se as duas “chaves” (A e B) estiverem com seu valor lógico ativo (1), que esta função será verdadeira.

• https://www.computersciencemaster.com.br/funcoes-e-portas-logicas/

OU ou OR –  Se as duas entradas forem falsas o resultado deve ser falso, caso contrário o resultado é verdadeiro.

• https://tecdicas.com/criando-portas-logicas-com-transistores/

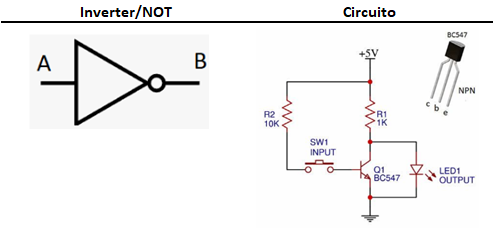

NOT – Sempre a entrada será inversa à saída.

• https://tecdicas.com/criando-portas-logicas-com-transistores/

XOR – Se as entradas forem iguais o resultado deve ser falso, caso contrário o resultado é verdadeiro.

• https://www.youtube.com/watch?v=aYVz0l3ZMWc

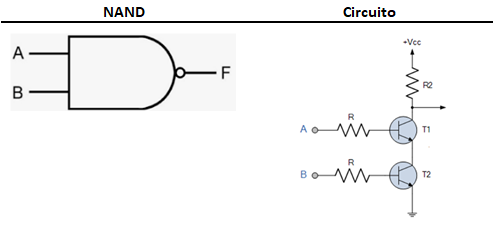

NAND – A Porta Lógica NAND (Não E) é uma porta lógica que possui no mínimo duas entradas, e cujo valor lógico em sua saída será igual a 0 (zero) somente quando todas as suas entradas tiverem nível lógico igual a 1.

• https://www.youtube.com/watch?v=_tOj5JTLha4

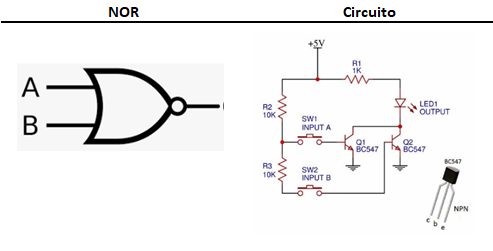

NOR – Ela é exatamente igual a OR, porém invertemos a saída.

• https://www.newtoncbraga.com.br/index.php/circuitos/129-circuitos-logicos/5296-ne346a.html

XNOR – A porta lógica XNOR é a porta lógica XOR com a saída invertida.

• https://mundoprojetado.com.br/universalidade-das-portas-nand-e-nor-aula-6-3-ed/
